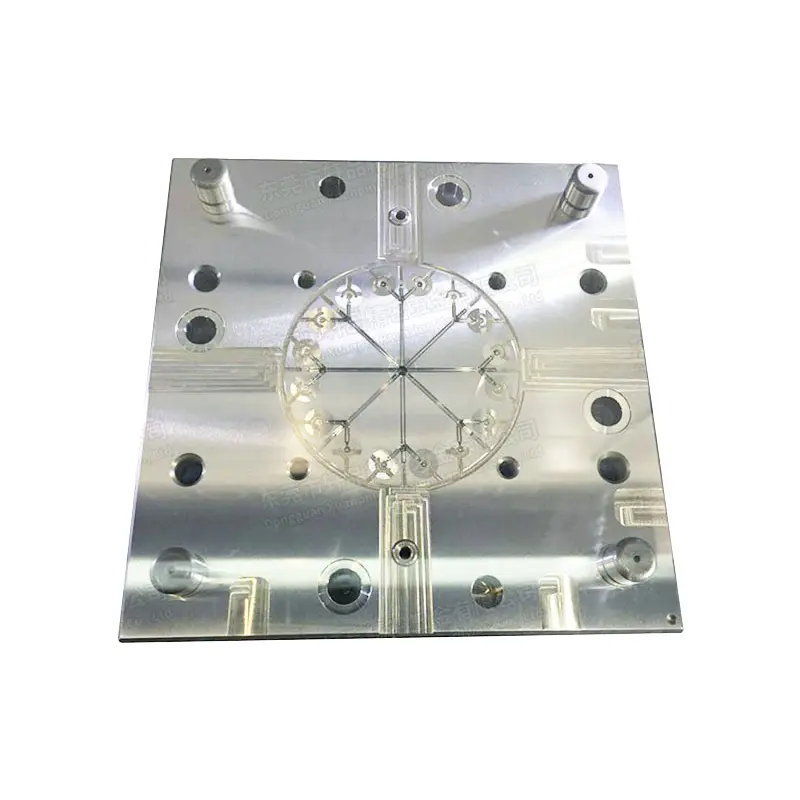

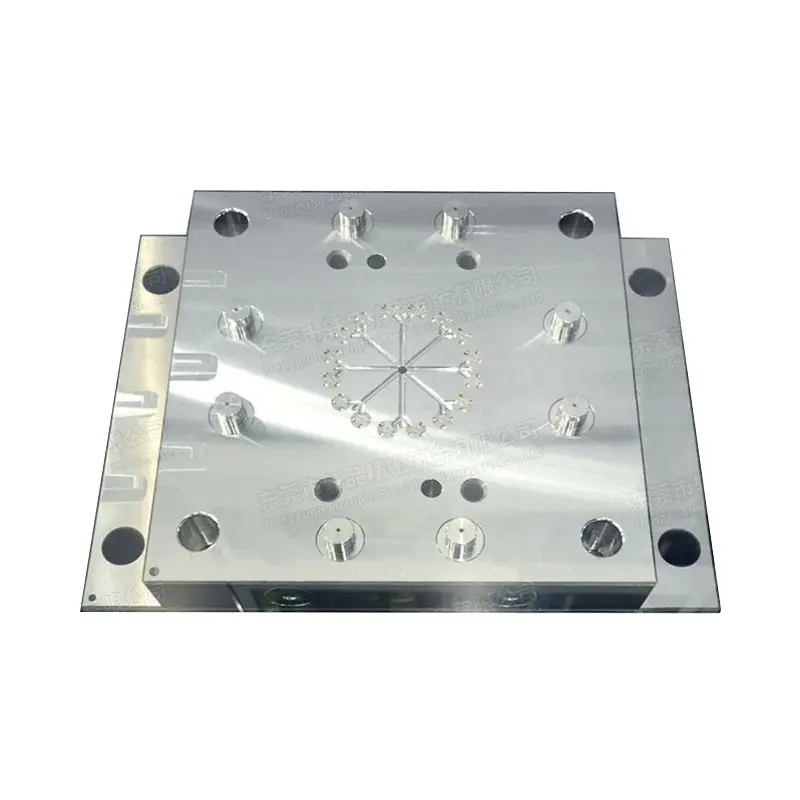

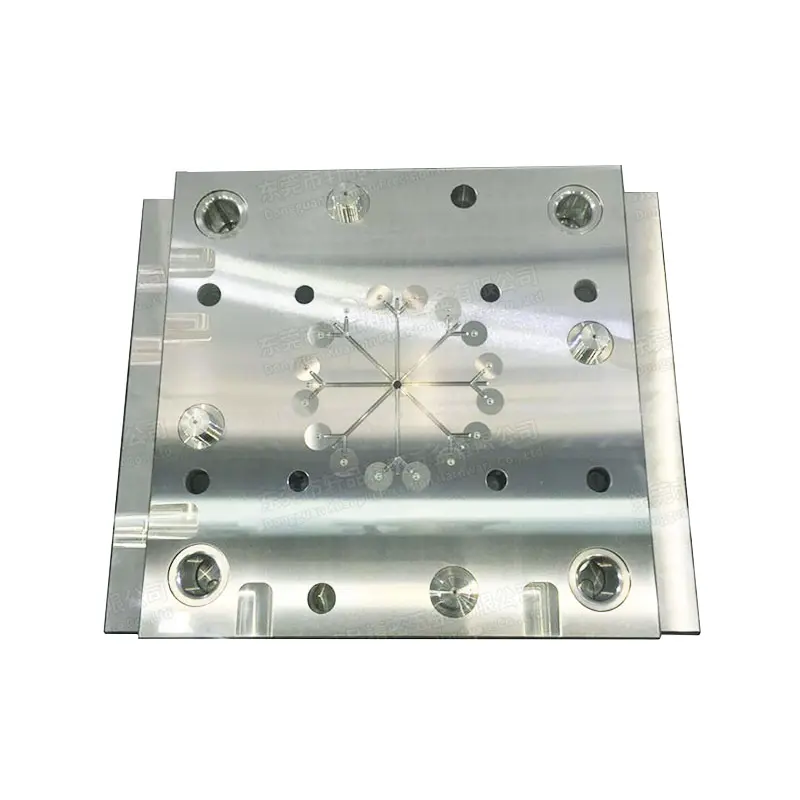

O que são peças de molde óptico de precisão?
O molde óptico refere -se aos componentes de molde de precisão -chave usados no processo de moldagem de componentes ópticos (como lentes, prismas, placas de guia de luz, etc.) para garantir alta precisão, alta qualidade da superfície e desempenho óptico dos produtos.
Características da usinagem de precisão para componentes ópticos de molde:
● Precisão ultra-alta
● Superfície de grau de espelho
● Longa vida e estabilidade
Quais são os materiais comumente usados de usinagem de precisão para componentes ópticos de molde？
Alaços de alta dureza e alta resistência ao desgaste, como S136 、 P20 ou 45# ECT de aço. Esses materiais podem atingir uma dureza de 50 a 52HRC após o tratamento térmico para atender aos requisitos de alta e longa vida dos moldes.
Sobre material:
|
Material |
HRC |
Cena aplicável |
Principais vantagens |
Limitação |
|
Aço de Tungstênio |
85-90 |
Núcleo do módulo de matriz de microestrutura |
Vida útil até 2 milhões de vezes (3 vezes a do aço comum) |
Muito quebradiço, proibido de ser usado em condições de impacto |
|
S136 |
50-52 |
Lente de alta transparência |
Excelente desempenho de polimento de espelho (até RA0.008μm) |
O custo é 40% maior que o de P20 |
Quais são o processamento da usinagem de precisão para componentes de moldes ópticos?
Primeiro, o plano de processamento e os materiais apropriados serão determinados de acordo com os desenhos. Os principais links de processamento incluem:
● Processamento do CNC: Preencha a moldagem inicial, molde com precisão o contorno básico das peças e controle a precisão dimensional básica.
● Corte do fio: Para formas complexas ou estruturas finas, o corte de alta precisão é alcançado através da descarga do fio do eletrodo.
● Moagem: melhorar a natidão da superfície e a precisão dimensional, reduzir a rugosidade, garantir o paralelismo das superfícies relacionadas, etc.
● Espelho EDM: Use EDM de precisão para tornar a superfície de moldagem de moldagem alta suavidade, colocando a base para o efeito do espelho.
● JG (moagem de coordenadas): concentre-se no processamento de orifícios de alta precisão, ranhuras e outras estruturas para garantir que as tolerâncias das posições-chave atendam aos padrões.
● usinagem ultra-precisão: para peças ópticas de ponta, a giro ou a retificação de ultra-precisão é usada para obter precisão e suavidade extremamente alta.
Finalmente, o tratamento de polimento é realizado. A superfície é meticulosamente moída com ferramentas especiais para remover micro-defeitos e, finalmente, alcançar um efeito semelhante ao espelho, atendendo aos requisitos rigorosos dos moldes ópticos para a qualidade da superfície.
Em quais campos são peças de moldes ópticos geralmente usados?
No campo da eletrônica de consumo, peças de moldes ópticos usados para lentes de telefone celular de ponta, câmeras de computador para tablets, etc.; Em instrumentos científicos de pesquisa e teste, usados para a moldagem de lentes de equipamentos ópticos de precisão, como microscópios e telescópios; no campo do monitoramento de segurança, usado para lentes de monitoramento de alta definição. E na indústria automotiva, geralmente usada para fabricar lentes de câmera de veículo, componentes ópticos de radar e lentes de visão noturna.
Por que escolher o molde XP como fornecedor de peças de molde óptico?
● Funcionários qualificados com experiência rica
● Tecnologia e equipamento de última geração garantem a qualidade e a precisão
● Solução individual para sua inovação e exclusiva
