Na fabricação de moldes, “alta precisão” é um daqueles termos que as pessoas usam muito, mas no chão de fábrica pode significar coisas muito diferentes. Dos meus anos trabalhando commoldes de conectore peças ópticas, a alta precisão não é apenas um número em um desenho - trata-se de como um molde se comporta durante execuções repetidas e quanto ajuste ele requer durante o ajuste de teste.
Lembro-me de um projeto em que uma inserção padrão ficava bem no papel. As primeiras fotos foram boas, mas no terceiro lote, pequenos desalinhamentos causaram flashes nas bordas. Trocamos uma pastilha de precisão e de repente o problema desapareceu. Foi então que realmente percebi: não se trata de perfeição no papel, mas de estabilidade na produção.
Para uma comparação detalhada, consultePastilhas de precisão versus pastilhas padrão
.
A tolerância é muitas vezes mal compreendida. Alguns engenheiros pensam que mais rigoroso é sempre melhor, mas, na realidade, as tolerâncias precisam corresponder à aplicação.
Por exemplo, uma vez tentamos ±0,002 mm em um recurso de posicionamento não crítico. O custo de usinagem disparou e a peça não teve um desempenho visivelmente melhor. Por outro lado, superfícies de referência críticas precisam de ±0,005 mm ou mais. A diferença é a consistência, não apenas o número.
Gostamos de pensar nisso como peças de um quebra-cabeça. Se as bordas estiverem muito soltas, o molde se desloca. Muito apertado e você terá dificuldades durante a montagem. De qualquer forma, isso custa tempo e pode causar tensões que reduzem a vida útil da ferramenta. Acertar as tolerâncias – onde realmente importa – é o truque.

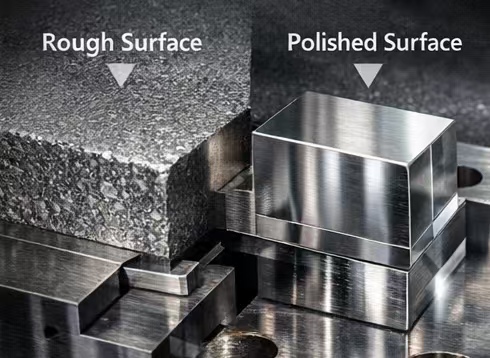

O acabamento superficial é frequentemente subestimado. Uma superfície polida não é apenas bonita; afeta como as pastilhas deslizam no lugar, como a carga se distribui e como o desgaste ocorre ao longo do tempo.
Na prática, nos concentramos em superfícies funcionais: áreas de vedação, faces de contato e superfícies visíveis de produtos. As áreas internas que não tocam o plástico ou outras inserções não precisam de polimento extremo. Já vi casos em que um acabamento espelhado foi feito em todos os lugares, mas isso não melhorou o desempenho – apenas aumentou o custo e o prazo de entrega.
VerPastilhas de precisão versus pastilhas padrão
para obter exemplos reais de como o acabamento superficial afeta o comportamento do molde.
A repetibilidade é o que separa uma pastilha de precisão verdadeira de uma pastilha padrão. Não basta que uma inserção caiba uma vez; ele precisa retornar à mesma posição após a desmontagem, limpeza ou substituição de peças.

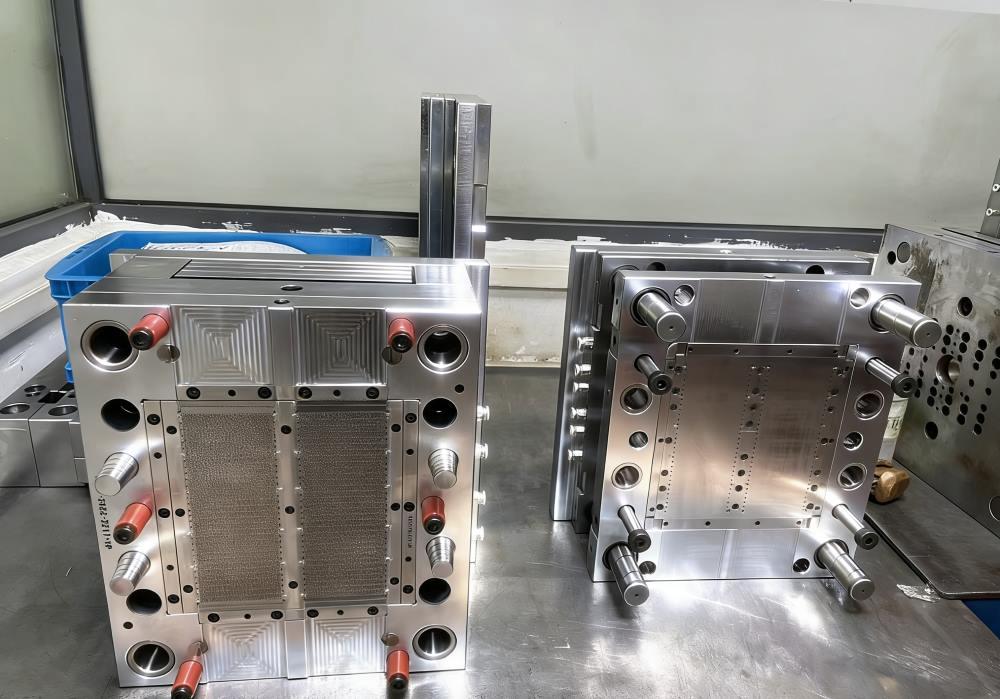

Moldes de conectores ecomponentes ópticossão especialmente sensíveis. Uma mudança de 0,01 mm no alinhamento pode levar a produtos defeituosos ou aumento de rebarbas. Na minha experiência, verificar a repetibilidade antes de se comprometer com um projeto economiza horas em ajustes de teste.
Às vezes, até marcamos arestas de referência e fazemos vários ciclos de montagem e desmontagem na oficina para verificar isso. É tedioso, mas o custo de ignorá-lo é mais alto na produção.
Para obter mais informações sobre moldes de conectores, consulteComponentes de molde de precisão para moldes de conector
.

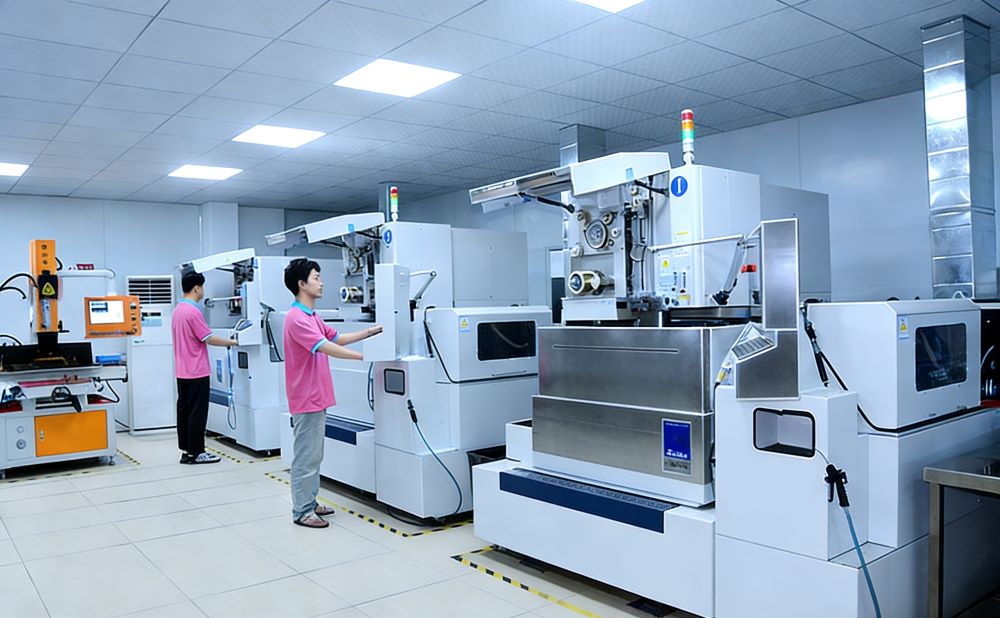

Os desenhos são o alvo, mas a usinagem torna isso real. A estabilidade da máquina CNC, os parâmetros de corte, o desgaste da ferramenta e os efeitos térmicos desempenham um papel importante. Mesmo uma inserção perfeitamente projetada pode ser arruinada se o processo não for controlado.

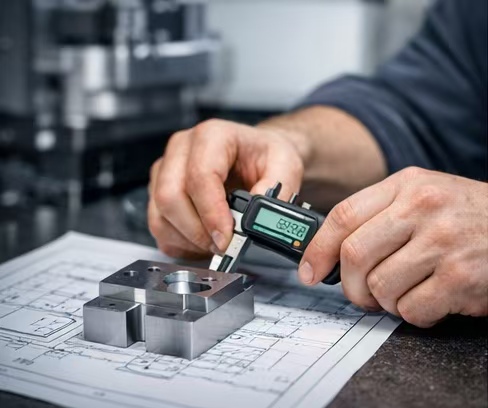

A fiscalização é outro ponto crítico. A verificação das dimensões apenas no final da produção muitas vezes deixa passar o desvio durante a usinagem. Medimos dimensões críticas em vários estágios para detectar problemas antecipadamente.
Usinagem de alta precisãonão se trata apenas de máquinas sofisticadas – trata-se de um processo repetível e controlado. Descobrimos que a consistência do processo é muitas vezes mais importante do que as tolerâncias absolutas.
Nem todo molde se beneficia de extrema precisão. Usar pastilhas de alta precisão para caixas plásticas simples é um exagero. Aumenta o custo e o prazo de entrega sem melhorar a estabilidade da produção.
Insertos de precisão são necessários quando:
A precisão dimensional afeta diretamente a qualidade do produto
Vários componentes devem se encaixar perfeitamente
O molde funcionará por centenas de milhares de ciclos
Em moldes mais simples, as pastilhas padrão com tolerâncias razoáveis geralmente apresentam bom desempenho. Escolher o nível certo de precisão com base na aplicação, no material e no volume de produção é a abordagem mais inteligente.
Inserções de molde de alta precisãonão são definidos por um único número ou acabamento superficial. Eles são o resultado do controle de tolerância, qualidade da superfície, ajuste, repetibilidade e processo de usinagem trabalhando juntos.
Da minha perspectiva, o objetivo não é perseguir as menores tolerâncias. Trata-se de alcançar um desempenho consistente, previsível e estável onde realmente importa: reduzindo ajustes de teste, evitando defeitos e mantendo os moldes funcionando perfeitamente.
Para obter mais orientações, verifiqueUsinagem de alta precisão e componentes de molde de precisão para ver como esses princípios se aplicam a diferentes moldes.
