Muitos clientes fazem a mesma pergunta durante o desenvolvimento do molde:
“Podemos usar uma pastilha padrão aqui ou realmente precisa ser uma pastilha de precisão?”
À primeira vista, ambos parecem semelhantes – apenas pastilhas de aço usinadas no tamanho certo.
Mas assim que o molde entra em testes ou produção em massa, as diferenças começam a aparecer.
Baseado em reaisusinagem de alta precisãoprojetos, aqui está o que realmente os diferencia.
Quando as pessoas falam sobre pastilhas de precisão, geralmente se concentram em tolerâncias mais restritas.
Isso é verdade – mas é apenas parte da história.
A verdadeira diferença é esta:
Pastilhas de precisãosão projetados para montagem estável e produção a longo prazo.
As inserções padrão geralmente são feitas para “caber uma vez” e pronto.
As pastilhas padrão podem parecer boas como peças únicas, mas os problemas tendem a aparecer quando:
Múltiplas inserções são montadas juntas
O molde funciona em alta frequência
É necessária uma produção de longo prazo e de alto volume
Inserções padrão
Processado principalmente por usinagem CNC convencional
Tolerância dimensional mais ampla
A montagem geralmente depende de encaixe e ajuste manual

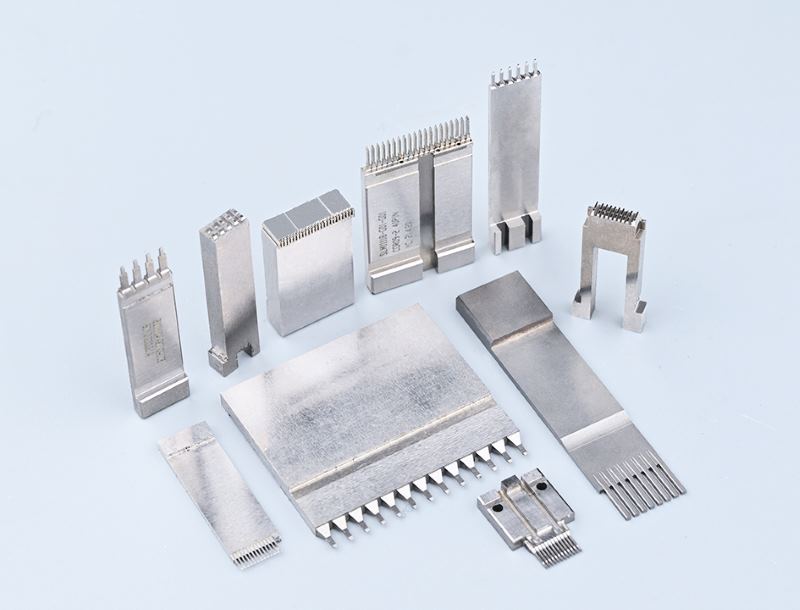

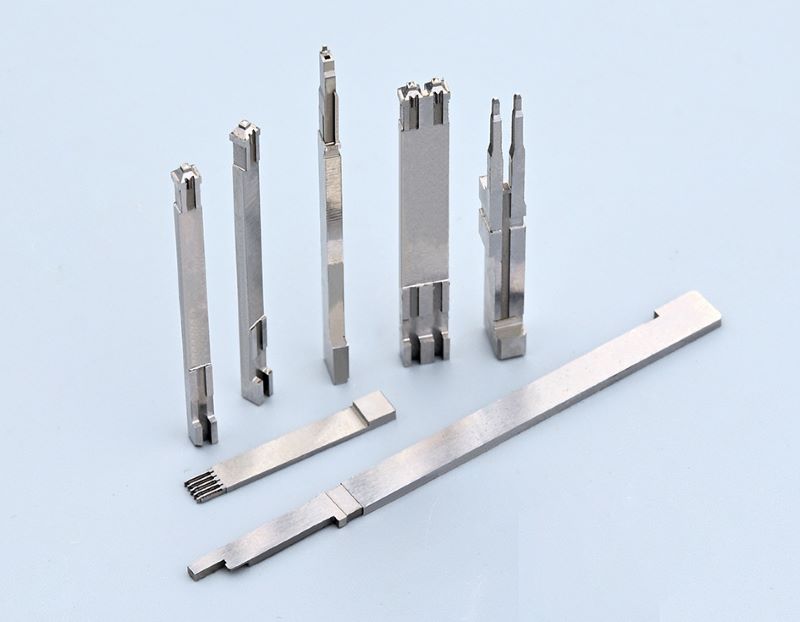

Pastilhas de precisão
Usinagem de alta precisão como base (fio EDM, retificação, acabamento secundário)
As dimensões críticas são acabadas com precisão, não “fixadas” manualmente
O ajuste e o alinhamento são considerados antes mesmo de a usinagem começar
Na XP MOLD, espera-se que as pastilhas de precisão:
Mantenha as dimensões principais de forma consistente
Permaneça estável após repetidas montagens e desmontagens
Mantenha a precisão durante toda a vida útil do molde
É aqui que os engenheiros percebem isso primeiro.
Com pastilhas padrão, você frequentemente experimenta:
Ligeira interferência – não tenho certeza se devo pressionar com mais força
A inserção entra, mas a confiança está baixa
Após uma desmontagem, o alinhamento não parece mais o mesmo
Com inserções de precisão:
O alinhamento parece suave e previsível
O ajuste à pressão é uniforme e controlado
Múltiplas montagens não afetam o posicionamento
Esta diferença é especialmente óbvia emmoldes de conectoremoldes ópticos.
Muitos moldes funcionam bem nos primeiros testes, mas os problemas aparecem mais tarde:
Mais flash ao longo do tempo
Desgaste local acelerado
Perda gradual de precisão dimensional
Em muitos casos, a causa raiz remonta às inserções.
As pastilhas padrão têm maior probabilidade de desenvolver:
Concentração de tensão local
Micro-deformação
Desgaste irregular nas superfícies de contato
As pastilhas de precisão abordam esses riscos mais cedo — durante o projeto e a usinagem — e não depois que os problemas aparecem.
Não – e esse é um ponto importante.
Com base na experiência da XP MOLD, aqui vai uma orientação prática:
Pastilhas de precisão são recomendadas quando:
Os requisitos dimensionais do produto são rígidos
Múltiplas inserções funcionam juntas
O molde é projetado para produção em massa de longo prazo
As aplicações envolvemconectores, óptica ou componentes automotivos
As inserções padrão podem ser suficientes quando:
A estrutura é simples
As tolerâncias não são críticas
O molde é para prototipagem ou pequenos lotes
A chave não é “precisão em todos os lugares”, mas precisão onde é importante.
A diferença entre pastilhas de precisão e pastilhas padrão vai além dos valores de tolerância.
Afeta:
Experiência de montagem
Estabilidade dimensional
Desempenho do molde a longo prazo
Se espera-se que seu molde funcione de maneira confiável ao longo do tempo, o uso de pastilhas de precisão em áreas críticas costuma ser muito mais econômico do que repetidas correções do molde posteriormente.
Se você não tiver certeza de quais áreas realmente exigem pastilhas de precisão, essa decisão poderá ser tomada antes do início da usinagem.
NoMOLDE XP, normalmente ajudamos os clientes a identificar primeiro os pontos de risco e depois aplicar a usinagem de alta precisão apenas onde ela agrega valor real.
